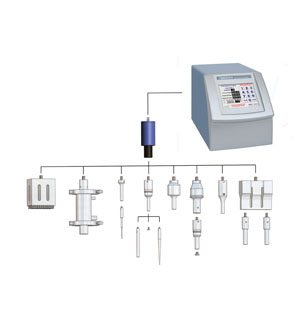

Q-700 Sonicator
Cat. No. |
Model |
규격
|
포함 Horn/Tip
|
H01-193-052 |
Q-700A |
without Horn/Tip |
H01-193-102 |
Q-700 |
10 ~ 250 ml Set |
#4220 / #4406 |
H01-193-152 |
S-4000-2 |
Microplate Horn Set |
#4611 / #4599 |
* Touch Screen 조절 방식으로 Nanometer까지 조절 가능한 초음파 분산기
* 대형 LCD 화면으로 모든 동작 상황을 정확히 파악 할 수 있음
* 10개까지원하는 User 프로그램을 저장하여 사용할수 있음
* Set 구성 : Generator, Converter with Cable, Replaceable tip, Manual Standard Horn, Power Cable, Wrench Set
Model |
Q-700 |
Working volume |
0.2 ~ 1000 ml |
Power Rating |
700 Watt |
Total Energy Output |
Both Watt and Joules |
Operating Frequency |
20 kHz |
Adjustible Amplitude |
1 ~ 100% |
Input |
220V, 50/60 Hz |
Program |
10 Memories + Sequencing |
Timer |
1 second to 72 hours |
Adjustible Pulse On/Off |
1 second to 24 hours |
Control |
Touch Screen, Self Diagnostic, Auto Tuning |
Regulatory |
UL, CE, RoHS Compliant |
Size |
w203×d387×h216 mm |

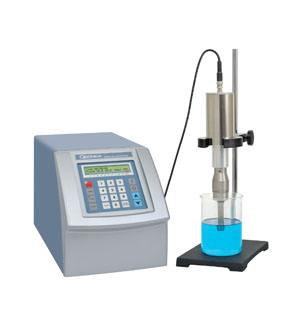

Q-500 Sonicator
Cat. No. |
Model |
|
Horn/Tip |
H01-193-202 |
Q-500A |
without Horn/Tip |
H01-193-252 |
Q-500 |
10 ~ 250 ml Set |
#4220 / #4406 |
* Digital Display
* 10시간까지 Timer 설정가능
* Set 구성 : Generator, Converter with Cable, Replaceable tip, Manual Standard Horn, Power Cable, Wrench Set
Model |
Q-500 |
Working volume |
0.2 ~ 1000 ml |
Power Rating |
500 Watt |
Total Energy Output |
Both Watt and Joules |
Operating Frequency |
20 kHz |
Adjustible Amplitude |
20 ~ 100% |
Input |
220V, 50/60 Hz |
Program Timer |
10 hours |
Adjustible Pulse On/Off |
1 second to 1 minute |
Regulatory |
UL, CE, RoHS Compliant |
Size |
w203×d387×h216 mm |
------------------------------------------------------------------------------------------------------------
Standard Horn/Probe
Cat. No. |
Model |
Working Vol. |
Tip Dia. |
Type |
Intensity |
Amp. |
H01-193-503 |
4220 |
|
|
Tapped |
|
|
H01-193-507 |
4219 |
10 ~ 250 ml |
Φ12.7 mm |
Solid |
High |
120 ㎛ |
H01-193-511 |
4219S |
|
|
Sapphire |
|
|
H01-193-515 |
4207 |
|
|
Tapped |
|
|
H01-193-519 |
4208 |
25 ~ 500 ml |
Φ19.1 mm |
Solid |
Medium |
60 ㎛ |
H01-193-523 |
4208S |
|
|
Sapphire |
|
|
H01-193-527 |
4210 |
|
|
Tapped |
|
|
H01-193-531 |
4209 |
50 ~ 1000 ml |
Φ25.4 mm |
Solid |
Low |
30 ㎛ |
H01-193-535 |
4209S |
|
|
Sapphire |
|
|
*재질 : Titanium 또는 Sapphire
* Solid Horn은 Low Surface Tension Liquid or Organic Solvent용으로 Tip 일체형임
* Tapped 또는 Sapphire형은 Tip을교환할수있음 (Replaceable Tip)
* Sapphire Tip : Slow down Tip Erosion, used with Abrasive Samples
Replacement Tip for Tapped Horn / 교체형 Tip
Cat. No. |
Model |
Horn |
|
Tip Dia. |
H01-193-539 |
4406 |
#4220 |
|
Φ12.7 mm |
H01-193-543 |
4407 |
#4207 |
Titanium |
Φ19.1 mm |
H01-193-547 |
4408 |
#4210 |
|
Φ25.4 mm |
* Tip이 손상되면 쉽게 교체할 수 있음
Microtip Horns with 12.7 mm Tapped Horn (Model 4220)
Cat. No. |
Model |
Working Vol. |
Tip Dia. |
Type |
Intensity |
Amp. |
|
H01-193-551 |
4417 |
0.2 ~ 5ml |
Φ1.6mm |
|
Ultra High |
320㎛ |
178mm |
H01-193-555 |
4418 |
0.5 ~ 15ml |
Φ3.2mm |
Tapped |
|
240㎛ |
165mm |
H01-193-559 |
4420 |
5 ~ 50ml |
Φ6.4mm |
|
High |
115㎛ |
155mm |
H01-193-563 |
4422 |
0.5 ~ 15ml |
Φ3.2mm |
Stepped |
Very High |
205㎛ |
149mm |
Stepped Microtip (#4422) Coupler 와 연결하여 사용하여야 야 함
H01-193-567 / 4421 / Coupler required for use of a Stepped Microtip
* Ultrasonic Energy를 증폭하여 Sample에 방사시키는 장치
* 작은직경의 Tip 일수록 더 강한 에너지 발생
* Small Volume용 Microtip으로 Extension으로 사용됨
* Standard 12.7 mm Tapped Horn과 같이 사용해야만 함
* Model 4422은 Coupler를이용 Probe 없이 Converter에 직접 연결해 사용
High Intensity Horn / High Gain Horn
Cat. No. |
Model |
Working Vol. |
Tip Dia. |
Type |
Intensity |
Amp. |
H01-193-571 |
4305 |
25 ~ 500 ml |
Φ19.1 mm |
Tapped |
High |
120 ㎛ |
H01-193-575 |
4306 |
|
|
Solid |
|
|
H01-193-579 |
4310 |
50 ~ 1000 ml |
Φ25.4 mm |
Solid |
Medium |
60 ㎛ |
H01-193-583 |
4311 |
|
|
Tapped |
|
|
* Offer Double the Amplitude of Standard 3/4” and 1” Horns
* Attach directly to the Converter
Half Wave Horn Extender, 연장 Horn
Cat. No. |
Model |
Working Vol. |
Tip Dia. |
Type |
Length |
Amp. |
H01-193-586 |
406HW |
10 ~ 250 ml |
Φ12.7 mm |
Solid |
|
120 ㎛ |
H01-193-590 |
406HWT |
|
|
Tapped |
|
|
H01-193-598 |
407HW |
25 ~ 500 ml |
Φ19.1 mm |
Solid |
5” |
60 ㎛ |
H01-193-602 |
407HWT |
|
|
Tapped |
(125 mm) |
|
H01-193-610 |
408HW |
50 ~ 1000 ml |
Φ25.4 mm |
Solid |
|
30 ㎛ |
H01-193-614 |
408HWT |
|
|
Tapped |
|
|
H01-193-618 |
406FW |
10 ~ 250 ml |
Φ12.7 mm |
Solid |
|
120 ㎛ |
H01-193-622 |
406FWT |
|
|
Tapped |
|
|
H01-193-626 |
407FW |
25 ~ 500 ml |
Φ19.1 mm |
Solid |
10” |
60 ㎛ |
H01-193-630 |
407FWT |
|
|
Tapped |
(250 mm) |
|
H01-193-634 |
408FW |
50 ~ 1000 ml |
Φ25.4 mm |
Solid |
|
30 ㎛ |
H01-193-638 |
408FWT |
|
|
Tapped |
|
|
* Horn의 길이를 연장하기 위한 장치
Booster Horn
Cat. No. |
Model |
Standard Horn |
Gain Ratio |
H01-193-643 |
4121 |
19.1 mm와 25.4 mm Horn |
2:1 |
* Standard Horn의 Amplitude / Intensity를 증가시키는 장치
* Converter와 Standard Horn 사이에 장착함
Dual Horn
Cat. No. |
Model |
Description |
H01-193-651 |
4525 |
Dual Horn with Probes |
H01-193-655 |
4562 |
Rectangular Coupler Only |
H01-193-519 |
4208 |
Replacement 3/4” Solid Probe |
* 하나의 장비로 2개의 샘플들에 동시 작업이 가능함
* 2개의 Horns은 하나의 19.1 mm Horn을 사용시와 같은 Output을 가짐
* Environment Testing Lab에서 많이 사용되어짐
* EPA requirements specified in Method SW846-3550
96 Probe Horn & 4 Tip Horn
Cat. No. |
Model |
Description |
H01-193-667
|
4611
|
96 Tip Horn (Only Q700)
|
H01-193-669
|
4559
|
4 Tip Horn (Only Q700)
|
H01-193-851
|
4599
|
Replacement Tip for 4611 (96 Tip Horn)
|
H01-193-853
|
4558
|
Replacement Tip for 4559 (4 Tip Horn)
|
* 4611 : 96 Well Microplate용. 각팁의길이가 17.5 mm로 Standard and Deep Well Microplate
모두 사용 가능함 Deep Well Micorplate 사용시 샘플의 용량은 최소 1.5 ml
* 4559 : Tip Diameter (3.17 mm), Tip 간격 (18.2 mm)
Flocell/In-Line Processing
Cat. No. |
H01-193-673 |
H01-193-679 |
Model |
4495 |
4583 |
Max. Flow Rate |
0.5 L/ min |
20 L/ min |
Body Material |
316L Stainless Steel |
Operating Pressure |
up to 40 psi |
up to 100 psi |
In/Outlet |
1/4” NPT |
Internal Volume |
65 ml |
400 ml |
Probe |
Standard 1/2” Dia. Probe |
1” Dia. Extender Probe |
* 연속적인 작업을 위한 Continuous Flow-thrucell
* 4583 Model은오직 Q700에서만 사용가능함

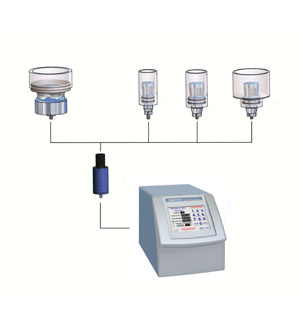

Cup Horn
Cat. No. |
Model |
Cup I.D. |
Horn Dia. |
Tube Capacity |
Tube Rack Model |
H01-193-749 |
431B1 |
76 mm |
63 mm |
8ea |
442 |
H01-193-753 |
431C1 |
140 mm |
63 mm |
20ea |
443 |
* Probe의 직접적인 사용없이 샘플처리가 가능
* Cross-Contamination은 공기중에 의한 오염 방지
*사용 : Horn 은 아크릴 컵에 장착되어 있어 그 컵에 물을 가득 채우고 샘플 튜브를 넣어 사용함.
차가운 물이 컵 주위에 Ciculation 되어 Sample의 열 발생을 막아 줌
* 431C1 Model 은오직 Q700에서만 사용가능함
Replacement Microtube Rack
Cat. No. |
Model |
E-P tube
|
Cup Horn |
H01-193-761 |
442 |
8 |
431B1 |
H01-193-768 |
443 |
20 |
431C1 |
Microplate Horn
Cat. No. |
Model |
Description |
H01-193-772 |
431MPX |
Microplate Horn, Sound Enclosure |
H01-193-776 |
431MPXH |
Microplate Horn Only |
H01-193-780 |
432 MP |
Sound Enclosure for Microplete Horn |
H01-193-784 |
444 |
PMCA Adapter |
*대형 Φ153 mm 지름의 Horn으로 Microtiter Plate를 한번에 Sonication 할 수 있음
(Deep Well Microplate도 사용 가능함)
* Water나 Glycol을 초음파 에너지의 Transmitter로 사용함
* Used in PMCA Research (Protein Misfolding Cyclic Amplification Assay)
* Sound Enclousre for Microplate : w254×d254×h432 mm
*오직 Q700에서만 사용가능함
