- XYZ & Grantry Sytems
- 다축 이송장치
■ XYZ & Grantry Sytems(다축 이송장치)은 2가지 제품군으로 분류
1. XYZ Motorized Stage
2. Gantry Systems
■ 제품별 주요 특징은 하단 설명 참조
■ 13 mm up to 450 mm travel per axis
■ Built-in controllers
■ Several units daisy-chain to a single serial port
■ Machinist's Square (SQ3) included free with all XY and XYZ systems
■ Available in various speed / resolution options
■ Examples of Zaber stages in various multi-axis systems
■ Custom versions available

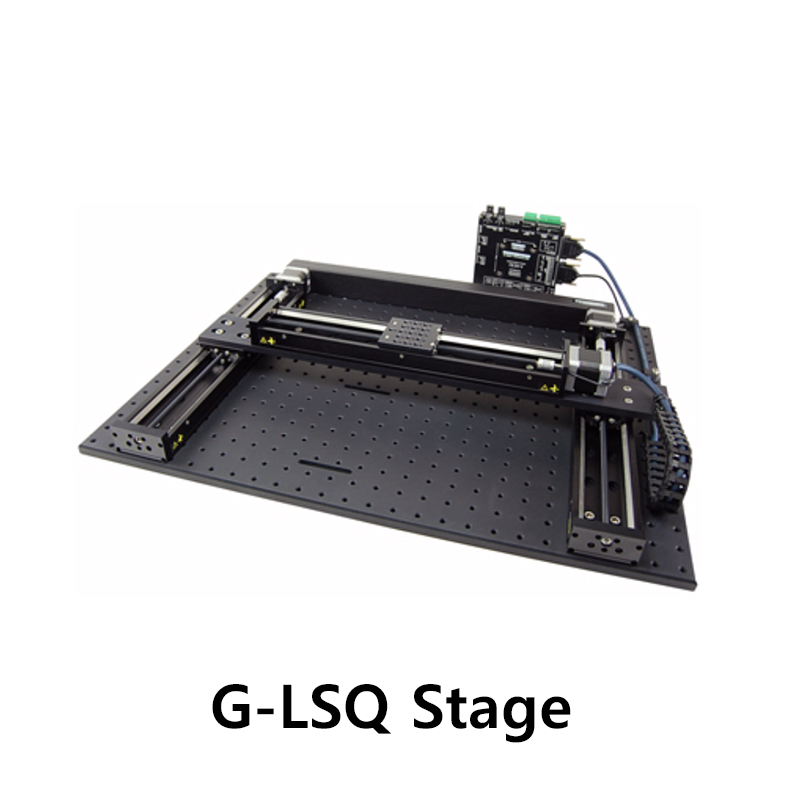

2. Gantry Systems
■ 150, 300 or 450 mm travel per axis
■ Versatile - up to 330 mm/s speed or 100 N thrust depending on lead screw choice
■ Customizable – add another Zaber stage for a Z-axis
■ Designed for use with X-MCB2 Series two-axis stepper motor controllers
■ Custom versions available
-
- XYZ Motorized Stage
Cat. No. Model Description M01-680-460 X-XYZ-LSQ075B-K0060-SQ3 Motorized XYZ stage: 3x X-LSQ075B, 75 mm travel per axis M01-680-465 X-XYZ-LSQ150B-K0060-SQ3 Motorized XYZ stage: 3x X-LSQ150B, 150 mm travel per axis M01-680-470 X-XYZ-LSM025A-K0061-SQ3 Motorized XYZ stage: 3x X-LSM025A, 25 mm travel per axis M01-680-475 X-XYZ-LSM050A-K0061-SQ3 Motorized XYZ stage: 3x X-LSM050A, 50 mm travel per axis M01-680-480 X-XYZ-LSM100A-K0061-SQ3 Motorized XYZ stage: 3x X-LSM100A, 100 mm travel per axis M01-680-485 X-XYZ-LSM150A-K0061-SQ3 Motorized XYZ stage: 3x X-LSM150A, 150 mm travel per axis M01-680-490 X-XYZ-LSM200A-K0061-SQ3 Motorized XYZ stage: 3x X-LSM200A, 200 mm travel per axis M01-680-495 T-XYZ-LSR075B-KT04U-SQ3 Motorized XYZ stage: 3x T-LSR075B, 75 mm travel per axis M01-680-500 T-XYZ-LSR150B-KT04U-SQ3 Motorized XYZ stage: 3x T-LSR150B, 150 mm travel per axis - XYZ Motorized Stage Specification
Specification
.jpg)

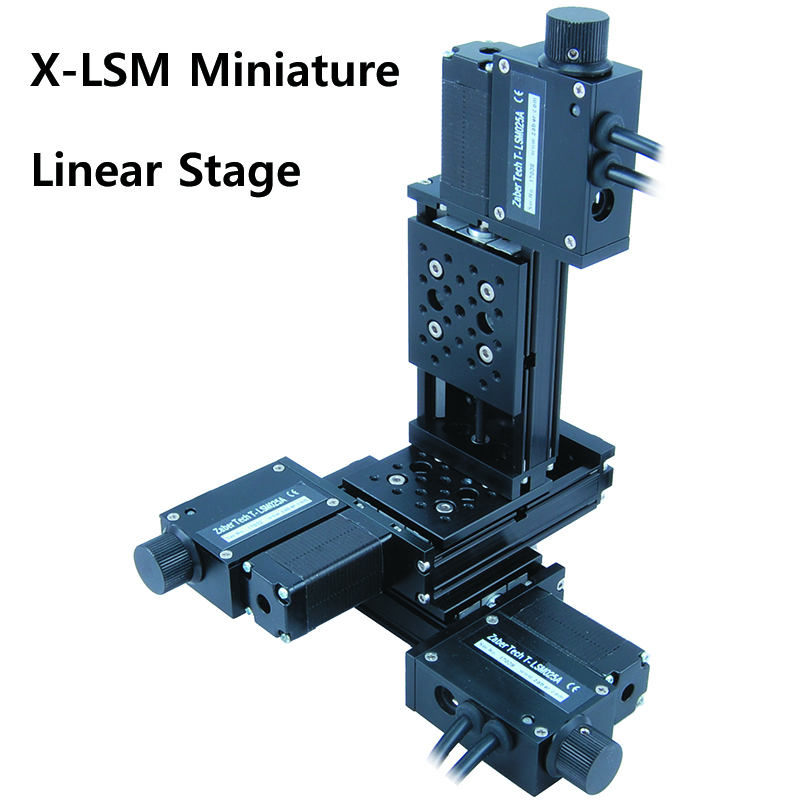

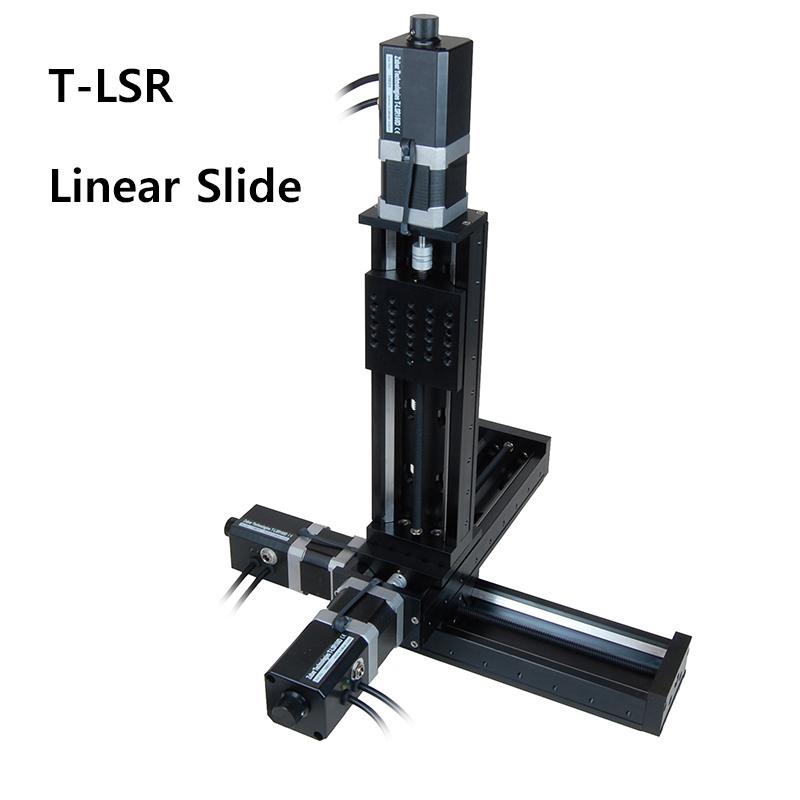

Value Value Value Model X-LSQ Linear Stages: X-LSM Miniature Linear Stages: T-LSR Linear Slides: Feature XYZ system configured by X-LSQ stages XYZ system configured by X-LSM stages XYZ system configured by T-LSR stages Tranvel Range 75 to 450 mm travel 25 to 200 mm travel 75 to 450 mm travel Maximum Centered Load 20 kg max payload 10 kg load capacity 100 N max thrust (vertical axis payload) Speed & thrust Up to 1 m/s speed and 100 N max thrust (vertical axis payload) 25 N max thrust (vertical axis payload) Up to 80 mm/s speed and up to 20 kg payload Mounting devices Mounts directly in XY and XYZ Mounts directly in XY and XYZ Mounts directly in XY and XYZ Combination Can be combined directly with T-LS stages Our most compact motorized stage with built-in controllers Can be combined directly with T-LS stages Available with motor encoders Yes Yes Yes - Gantry Systems
Cat. No. Model Description M01-680-510 G-LSQ150A150A-T4-K0048 Motorized XY gantry system, 150 mm x 150 mm travel, fine resolution, low speed M01-680-515 G-LSQ300A300A-T4-K0048 Motorized XY gantry system, 300 mm x 300 mm travel, fine resolution, low speed M01-680-520 G-LSQ450A450A-T4-K0048 Motorized XY gantry system, 450 mm x 450 mm travel, fine resolution, low speed - Gantry Systems Specification
Specification .jpg)
Value Model G-LSQ Stages: Feature Gantry Systems Built-in Controller No Recommended Controller X-MCB2 (48 V) Included Repeatability < 4 µm Encoder Type None Maximum Centered Load 180 N Maximum Cantilever Load 800 N-cm Guide Type Roller Bearing Maximum Current Draw 1200 mA Motor Steps Per Rev 200 Motor Type Stepper (2 phase) Motor Rated Current 1200 mA/phase Motor Winding Resistance 3.3 ohms/phase Inductance 2.8 mH/phase Motor Rated Power 9.6 Watts Motor Connection D-sub 15 Mechanical Drive System Precision lead screw Limit or Home Sensing Magnetic home sensor Axes of Motion 2 Mounting Interface M6 threaded holes and 8-32 threaded holes Operating Temperature Range 0 to 50 degrees C Stage Parallelism < 100 µm RoHS Compliant Yes CE Compliant Yes Tranvel Range 150x150 ~ 450x450 mm Accuracy 15 ~ 45 um Maximum Speed 23 ~ 330 mm/s Maximum Continuous Thrust 10 ~ 140 N
